CNC車床是什麼？鋁擠型如何加工及設計？
在製造業快速轉型的環境下，單一加工技術已難以滿足市場對「高精度、高效率與高彈性」的需求。特別是在自動化設備、機械結構與電子產業中，產品不僅要求外型結構穩定，更需要兼顧精密加工與組裝效率。因此，【鋁擠型加工】結合CNC車床技術，已成為主流且關鍵的製造模式。
鋁擠型具備輕量化、高強度與可模組化設計的特性，能快速形成產品的主要結構；而CNC車床則提供高精度的後加工能力，確保尺寸、孔位與組裝精準度。兩者整合後，不僅能大幅降低製造成本，也能縮短開發時間，提升產品的一致性與穩定性。
從設計端開始導入鋁擠型加工與CNC整合思維，已不再只是技術選項，而是企業提升競爭力的重要策略。

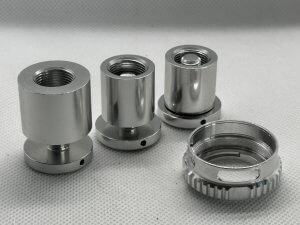

CNC車床是什麼？
CNC車床（Computer Numerical Control Lathe）是一種利用電腦數值控制系統，來進行自動化加工的機械設備。其核心概念是透過程式控制刀具運動，對材料進行切削，達到高精度、高效率的加工效果。
一、CNC車床的基本原理
CNC車床主要透過以下流程運作：
- 將設計圖轉換為加工程式（G-code）
- 由控制系統讀取指令
- 驅動主軸與刀具運動
- 進行精密切削加工
- 完成高精度零件製作
這種數位化控制方式，讓加工精度可達微米等級，是傳統車床難以比擬的。
二、CNC車床的特性
- 高精度：可穩定控制尺寸公差
- 高效率：自動化加工降低人工成本
- 重複性佳：大量生產品質一致
- 彈性高：更換程式即可加工不同零件
三、CNC車床的優點
CNC車床最大的優點在於「穩定與效率兼具」，特別適合與鋁擠型加工搭配使用，在後段加工如鑽孔、攻牙、端面切削等工序中發揮極大效益。
鋁擠型加工流程的關鍵
鋁擠型加工是將鋁材加熱後，透過模具擠壓成特定截面形狀，再進行後續加工的一種製程。這項技術在台灣應用非常廣泛，尤其在機械結構與建築材料領域。
一、鋁擠型加工流程
完整的鋁擠型加工流程包含：
- 鋁棒加熱（約400~500°C）
- 模具擠壓成型
- 冷卻與矯正
- 切割定尺
- 表面處理（陽極、粉體塗裝）
- CNC精加工
這其中，鋁擠型加工的關鍵就在於模具設計與後加工精度控制。
二、鋁擠型的特性
- 重量輕：鋁材密度低，方便運輸與組裝
- 強度高：經適當設計可承受結構負載
- 耐腐蝕：適合戶外與工業環境
- 導熱性佳：常用於散熱設備
三、鋁擠型加工的優點
鋁擠型加工最大的優勢在於「可高度客製化」，透過模具設計即可一次成型複雜結構，大幅降低組裝成本與加工時間。
鋁擠型設計的關鍵有哪些？
鋁擠型設計並不是單純畫圖，而是需要同時考量材料特性、加工方式與使用需求。
- 壁厚均勻
重點：避免厚薄差過大
說明：壁厚不均會造成擠壓流速不同，導致變形、彎曲與尺寸不穩，是最常見的設計錯誤。
- 圓角設計
重點：避免銳角，一定要有R角
說明：銳角會讓材料流動不順，也會加速模具磨損，影響品質與成本。
- 結構對稱
重點：盡量左右或上下平衡
說明：不對稱設計會造成受力不均，容易出現彎曲或扭轉問題。
- 孔位與中空設計
重點：避免過小孔、過複雜結構
說明：孔太小或結構太複雜會增加製造難度，甚至影響擠型成功率。
- 功能整合
重點：能用擠型完成就不要後加工
說明：滑槽、卡扣、導軌可直接設計在截面內，能有效降低鋁擠型加工成本。
- 搭配CNC加工
重點：結構與精度分開處理
說明：鋁擠型負責結構，精密孔位與組裝面交給CNC，效率最高。
- 精度分配
重點：不要全部做高精度
說明：鋁擠型精度有限，關鍵尺寸再用CNC補強，避免成本上升。
- 材料選擇
重點：依用途選對鋁材
說明：6063適合外觀與一般用途，6061適合高強度結構件。
- 表面處理考量
重點：避免死角、預留吊掛
說明：設計若忽略表面處理，會影響外觀品質與耐用性。
10.成本控制
重點：結構簡單＝成本最低
說明：模具越簡單、加工越少、材料利用率越高，整體成本越低。
鋁擠型加工的應用現況
鋁擠型加工領域具備完整供應鏈，從原料、模具到加工與組裝，都有成熟的技術與廠商。
一、常見應用產業
- 自動化設備：機台骨架、滑軌結構
- 建築工程：門窗、鋁帷幕牆
- 電子產業：散熱器、機殼
- 運輸產業：車用結構件
二、鋁擠型加工的競爭優勢
廠商在鋁擠型加工上具備：
- 高品質控管能力
- 快速打樣能力
- 客製化設計服務
- 與CNC整合能力強
三、未來發展趨勢
隨著AI設備、自動化與綠能產業發展，鋁擠型加工需求持續成長，尤其在輕量化與模組化設計上，將成為關鍵技術。
CNC與鋁擠型如何整合？
「用鋁擠型建立結構，用CNC完成精度」，兩者分工明確，但又高度互補。
以下用實務角度，精簡說明。
一、整合核心概念
- 鋁擠型：負責「形狀與結構」
- CNC加工：負責「精度與功能」
二、實際整合流程
鋁擠型設計
- 設計截面（孔位預留、滑槽、結構強度）
- 減少後續加工需求
- 提前考慮CNC加工位置
擠型成型
- 鋁棒加熱 → 模具擠壓 → 成型
- 直接得到長條型結構（例如機架、支架）
定尺切割
- 依產品尺寸裁切
- 保持基本尺寸精度

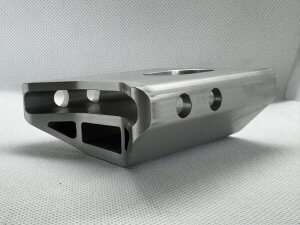

CNC精加工
對鋁擠型進行以下加工：
- 鑽孔（鎖螺絲）
- 攻牙（內牙）
- 銑平面（貼合面）
- 加工定位孔（精準組裝）
這就是「鋁擠型加工」的核心價值
表面處理（外觀＋耐用）
- 陽極處理（防鏽）
- 粉體烤漆（美觀）
組裝與應用
- 模組化組裝（快速施工）
- 可拆卸、可擴充
三、整合的3大關鍵技術
- 設計整合
好的設計會：
- 減少CNC加工次數
- 提高結構強度
- 降低成本
- 精度分工
- 鋁擠型：±0.2~0.5mm（結構用）
- CNC：±0.01mm（精密用）
- 製程順序優化
正確順序：鋁擠型 → 切割 → CNC → 表面處理
錯誤順序會導致：
- 尺寸跑掉
- 表面刮傷
- 成本增加
四、整合的實際優點
- 成本降低
- 少開模具
- 少加工工序
- 材料利用率高
- 製造速度快
- 擠型一次成型
- CNC只做必要加工
- 高彈性設計
- 可修改長度
- 可模組化組裝
- 品質穩定
- CNC確保精度
- 結構一致性高
五、最常見應用
- 自動化設備骨架
- 機台結構
- 裝潢鋁格柵/木紋鋁圍籬/鋁型輕隔間
- 太陽能鋁支架
- 工業輸送設備
- 電子散熱模組
幾乎所有工業設備都會用到鋁擠型加工
